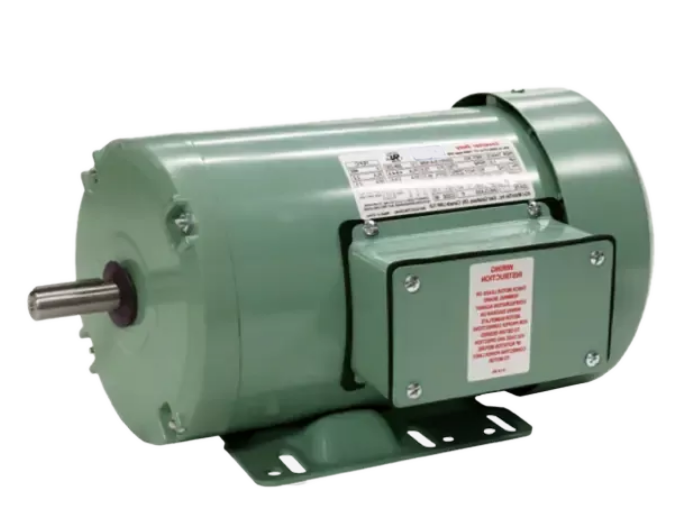

NEMA标准通用超高效三相异步电动机

联系我们技术参数

产品特点

规格参数

外形尺寸

产品应用

产品特点

全封闭自扇冷却TEFC

三相， 60Hz, 230/460V, 460V或575V;

1.15使用系数；

NEMA B设计，或NEMA A设计；

F级绝缘，B级温升；环氧树脂VPI 浸渍处理；

超大的接线盒可90度旋转，可Fl、F2安装方式转换

环境温度－15--40。C，海拔不超过3300英尺；

电机均可双向旋转；默认的转向从尾端看为JI园时针；

铸铁结构件；

鼠笼铸铝转子；

140下210T为封闭式轴承

250T及以上机座轴承为开启式轴承，并配有注油系统

接地端子及螺钉在接线盒内

230/460V 140下250T 9根引接线

280T-440T 12根引接线

449-587 6根引接线

575V 140T-180T 3根引接线

210T-587T 6根引接线

规格参数

规格参数
机座号	额定功率		满载时						效率	堵转电流	转矩		噪声 Lw
	HP	KW	转速	230/460V		575V		功率因素	FL 100%	堵转电流	堵转/ 额定	最大/ 额定	dB(A)
			r/min	230/460V		575V		功率因素		A(460V)	%	%
				电流	接法	电流	接法	Cosφ
				A	接法	A	接法	Cosφ
143T	1	0.75	3475	2.9/1.45	2Y/Y	1.16	Y	0.84	77	15	175	250	70
143T	1.5	1.1	3500	4.1/2.05	2Y/Y	1.64	Y	0.81	84	20	200	270	70
145T	2	1.5	3500	5.2/2.6	2Y/Y	2.08	Y	0.84	85.5	25	200	260	70
182T	3	2.2	3500	7.4/3.7	2Y/Y	2.96	Y	0.87	86.5	32	200	280	75
184T	5	3.7	3500	11.9/5.95	2Y/Y	4.76	Y	0.89	88.5	46	190	280	75
213T	7.5	5.5	3500	17.1/8.57	2Δ/Δ	6.86	Δ	0.9	89.5	63.5	140	250	77
215T	10	7.5	3500	23.2/11.6	2Δ/Δ	9.28	Δ	0.9	90.2	81	150	250	77
254T	15	11	3500	34.5/17.2	2Δ/Δ	13.8	Δ	0.88	91	116	170	240	87
256T	20	15	3500	46.5/23.2	2Δ/Δ	18.6	Δ	0.89	91	145	150	210	88
284TS	25	18.5	3500	57.5/28.8	2Δ/Δ	23	Δ	0.88	91.7	182.5	140	220	88
286TS	30	22	3500	68.4/34.2	2Δ/Δ	27.4	Δ	0.88	91.7	217.5	140	220	88
324TS	40	30	3500	92.6/46.3	2Δ/Δ	37	Δ	0.88	92.4	290	150	230	90
326TS	50	37	3500	113/56.7	2Δ/Δ	45.4	Δ	0.88	93	362.5	150	230	90
364TS	60	45	3500	137/68.6	2Δ/Δ	54.9	Δ	0.88	93.6	435	150	210	91
365TS	75	55	3500	168/83.8	2Δ/Δ	67	Δ	0.88	93.6	542.5	140	210	91
405TS	100	75	3500	225/112	2Δ/Δ	89.9	Δ	0.89	94.1	725	150	250	94
444TS	125	90	3500	264/132	2Δ/Δ	106	Δ	0.9	95	907.5	130	230	97
445TS	150	110	3500	323/161	2Δ/Δ	129	Δ	0.9	95	1085	140	230	97
447TS	200	150	3500	434/217	2Δ/Δ	173	Δ	0.91	95.4	1450	140	230	99
449TS	250	185	3500	544/272	2Δ/Δ	217	Δ	0.9	95.8	1825	140	200	107
449TS	300	220	3500	652/326	2Δ/Δ	261	Δ	0.9	95.8	2200	140	200	110
143T	1	0.75	1760	3.2/1.6	2Y/Y	1.3	Y	0.68	85.5	15	275	300	65
145T	1.5	1.1	1755	4.6/2.3	2Y/Y	1.84	Y	0.71	86.5	20	275	300	66
145T	2	1.5	1755	5.8/2.9	2Y/Y	2.32	Y	0.74	86.5	25	250	300	66
182T	3	2.2	1760	8.0/4.0	2Y/Y	3.2	Y	0.77	89.5	32	215	250	68
184T	5	3.7	1755	13/6.5	2Y/Y	5.2	Y	0.8	89.5	46	215	250	68
213T	7.5	5.5	1770	18.6/9.29	2Δ/Δ	7.44	Δ	0.81	91.7	63.5	180	250	70
215T	10	7.5	1770	24.7/12.4	2Δ/Δ	9.9	Δ	0.83	91.7	81	180	230	70
254T	15	11	1780	36.4/18.2	2Δ/Δ	14.6	Δ	0.82	92.4	116	160	220	75
256T	20	15	1780	48.2/24.1	2Δ/Δ	19.3	Δ	0.84	93	145	160	220	75
284T	25	18.5	1775	58.4/29.2	2Δ/Δ	23.3	Δ	0.85	93.6	182.5	150	220	85
286T	30	22	1775	69.4/34.7	2Δ/Δ	27.8	Δ	0.85	93.6	217.5	150	220	85
324T	40	30	1780	93.1/46.5	2Δ/Δ	37.2	Δ	0.86	94.1	290	160	230	85
326T	50	37	1780	114/57.1	2Δ/Δ	45.7	Δ	0.86	94.5	362.5	160	240	85
364T	60	45	1785	138/69.1	2Δ/Δ	55.3	Δ	0.86	95	435	140	200	88
365T	75	55	1780	168/84.1	2Δ/Δ	67.3	Δ	0.86	95.4	542.5	150	220	88
405T	100	75	1790	227/113	2Δ/Δ	90.7	Δ	0.87	95.4	725	150	230	89
444T	125	90	1790	276/138	2Δ/Δ	110	Δ	0.86	95.4	907.5	130	220	90
445T	150	110	1790	336/168	2Δ/Δ	134	Δ	0.86	95.8	1085	130	220	92
447T	200	150	1790	456/228	2Δ/Δ	182	Δ	0.86	96.2	1450	120	220	92
449T	250	185	1790	566/283	2Δ/Δ	226	Δ	0.86	96.2	1825	120	200	107
449T	300	220	1790	680/340	2Δ/Δ	272	Δ	0.86	96.2	2200	120	200	110
586/7T	300	220	1790	680/340	2Δ/Δ	272	Δ	0.86	96.2	2200	120	200	110
586/7T	350	260	1790	792/396	2Δ/Δ	317	Δ	0.86	96.2	2550	120	200	110
586/7T	400	295	1790	906/453	2Δ/Δ	362	Δ	0.86	96.2	2900	120	200	110
586/7T	450	330	1790	1018/509	2Δ/Δ	407	Δ	0.86	96.2	3250	120	200	110
586/7T	500	370	1790	1132/566	2Δ/Δ	453	Δ	0.86	96.2	3625	120	200	113
145T	1	0.75	1160	3.4/1.7	2Y/Y	1.4	Y	0.65	82.5	15	170	265	64
182T	1.5	1.1	1175	4.8/2.4	2Y/Y	1.92	Y	0.66	87.5	20	165	250	67
184T	2	1.5	1175	6.4/3.2	2Y/Y	2.6	Y	0.67	88.5	25	160	240	67
213T	3	2.2	1185	8.82/4.41	2Y/Y	3.53	Y	0.7	89.5	32	155	230	67
215T	5	3.7	1180	14.4/7.21	2Y/Y	5.77	Y	0.72	89.5	46	155	230	67
254T	7.5	5.5	1185	20.8/10.4	2Δ/Δ	8.31	Δ	0.73	91	63.5	160	230	70
256T	10	7.5	1185	28.3/14.2	2Δ/Δ	11.3	Δ	0.73	91	81	160	220	70
284T	15	11	1185	37.6/18.8	2Δ/Δ	15.1	Δ	0.8	91.7	116	150	230	80
286T	20	15	1185	50.1/25.0	2Δ/Δ	20	Δ	0.82	91.7	145	140	220	80
324T	25	18.5	1190	67.5/33.7	2Δ/Δ	27	Δ	0.74	93	182.5	150	230	81
326T	30	22	1185	77.1/38.6	2Δ/Δ	30.8	Δ	0.77	93	217.5	140	210	81
364T	40	30	1190	101/50.7	2Δ/Δ	40.5	Δ	0.79	94.1	290	140	230	82
365T	50	37	1190	125/62.5	2Δ/Δ	50	Δ	0.79	94.1	362.5	145	230	83
404T	60	45	1190	141/70.3	2Δ/Δ	56.3	Δ	0.85	94.5	435	145	220	85
405T	75	55	1190	172/85.9	2Δ/Δ	68.8	Δ	0.85	94.5	542.5	145	220	88
444T	100	75	1190	242/121	2Δ/Δ	96.7	Δ	0.82	95	725	135	220	92
445T	125	90	1195	290/145	2Δ/Δ	116	Δ	0.82	95	907.5	135	220	92
447T	150	110	1195	352/176	2Δ/Δ	141	Δ	0.82	95.8	1085	140	220	92
449T	200	150	1195	468/234	2Δ/Δ	187	Δ	0.84	95.8	1450	120	210	94
449T	250	185	1195	582/291	2Δ/Δ	233	Δ	0.84	95.8	1825	120	200	105
449T	300	220	1195	698/349	2Δ/Δ	279	Δ	0.84	95.8	2200	120	200	105
586/7T	250	185	1195	582/291	2Δ/Δ	233	Δ	0.84	95.8	1825	120	200	105
586/7T	300	220	1195	698/349	2Δ/Δ	279	Δ	0.84	95.8	2200	120	200	105
586/7T	350	260	1195	814/407	2Δ/Δ	326	Δ	0.84	95.8	2550	120	200	105
586/7T	400	295	1195	930/465	2Δ/Δ	372	Δ	0.84	95.8	2900	120	200	105
586/7T	450	330	1195	1048/524	2Δ/Δ	419	Δ	0.84	95.8	3250	120	200	108
586/7T	500	370	1195	1164/582	2Δ/Δ	465	Δ	0.84	95.8	3625	120	200	108

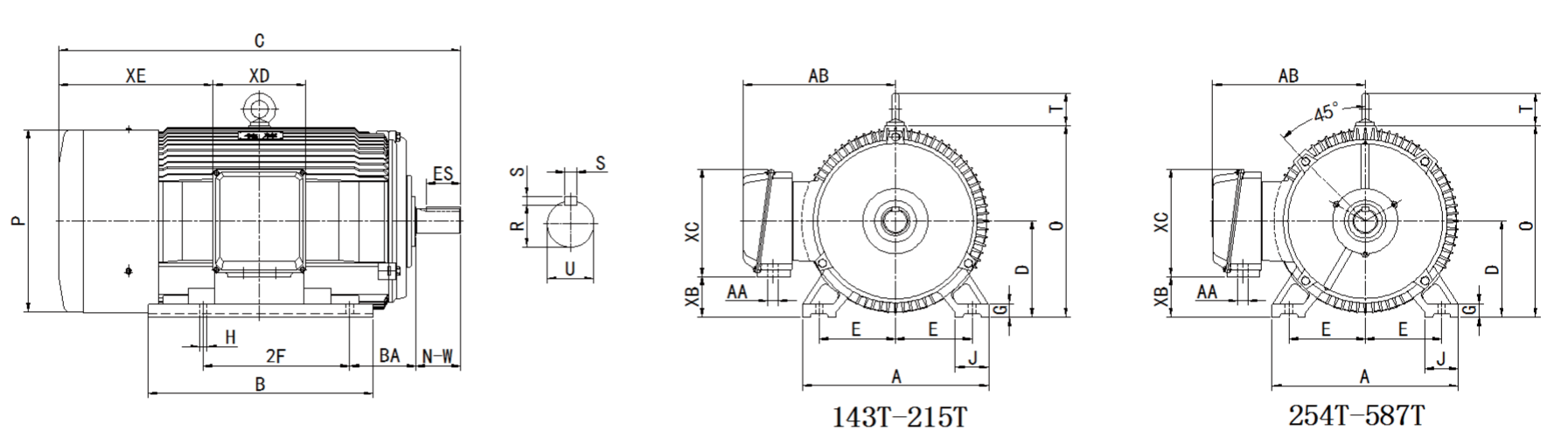

外形尺寸

产品应用

该系列产品按照美国NEMA标准和加拿大C390标准设计和制造,款式新颖,制造精良,安全可靠.该系列产品具有超高效率,起动转矩大,噪音低,振动小,温升低,运行可靠等特点.
